Le boitier BSI : rôle, emplacement, pannes

Dernière modification : 04/10/2024 - 279

Les initiales du BSI sont compatibles avec les termes de dénomination anglais mais aussi français puisque cela donne en français Boitier de Servitude Intelligent et en anglais Built-in System Interface. Chez Renault, il est appelé UCH pour Unité de Contrôle Habitacle, chez Audi Module Confort ou encore BCM chez BMW pour ne citer que ces exemples. Quel que soit le terme employé, son rôle reste le même : il se connecte et regroupe tous les systèmes électroniques et électriques de la voitures, c'est le coeur de "la toile d'araignée".

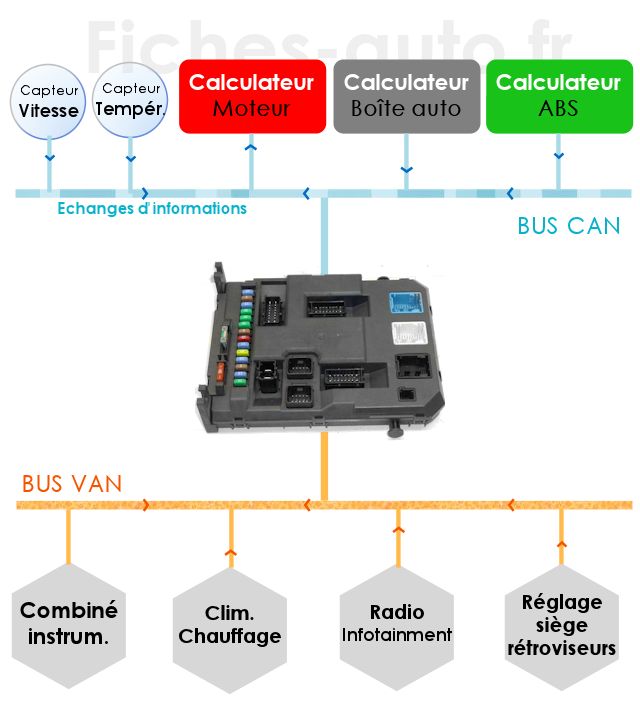

Le BSI fait partie d'une architecture dite multiplexée, une manière de faire qui permet de réduire considérablement le nombre de faisceaux  (fils électriques) nécessaires dans l'habitacle. Cette réduction est rendue possible par la centralisation des informations provenant des capteurs et calculateurs du véhicule, avec notamment un câble électrique commun à tous les systèmes pour échanger de l'information exactement comme un réseau informatique qui connecte plusieurs ordinateurs dans un même local.

Quel est son rôle ?

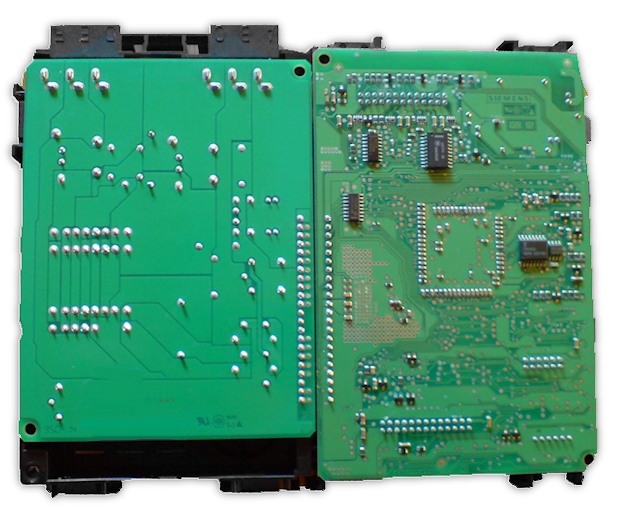

Le boitier BSI peut en quelque sorte être comparé à une carte mère d'ordinateur, car il centralise toutes les informations provenant des capteurs et calculateurs. C’est lui qui relie tous les systèmes électriques du véhicule, permettant alors une centralisation et une meilleure organisation des nombreux systèmes et sous-systèmes présents dans les voitures modernes. Par exemple, lorsqu'un capteur enregistre la vitesse du véhicule, cette information est envoyée au boitier BSI, qui la redistribue ensuite au tableau de bord pour l'affichage ou au calculateur ESP pour ajuster les fonctions de sécurité, comme le contrôle de la traction.

Le boitier BSI réduit non seulement le nombre de fils nécessaires, mais il permet également une diminution des capteurs redondants. En centralisant les données, une seule information est partagée entre plusieurs systèmes, rendant ainsi le véhicule plus simple et moins coûteux à fabriquer. Toutefois, une panne du BSI peut entraîner une cascade de dysfonctionnements électroniques.

Où se situe-t-il ?

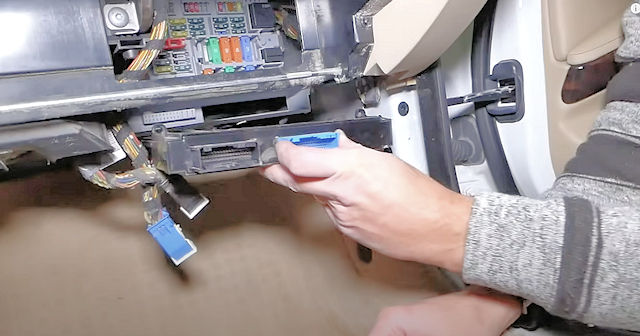

Le BSI (Boîtier de Servitude Intelligent) se situe généralement dans l'habitacle de la voiture, souvent près de la colonne de direction ou derrière le tableau de bord. Son emplacement précis peut varier en fonction de la marque et du modèle du véhicule, mais il est généralement installé dans une zone centrale pour faciliter l'accès à ses nombreuses connexions avec les différents capteurs et calculateurs.

Voici les emplacements les plus courants dans lesquels se situe le boîtier BSI :

• Sous le tableau de bord (côté conducteur) : Il est souvent installé derrière ou à proximité des fusibles de l'habitacle, généralement du côté gauche sous le volant.
• Près de la colonne de direction : Il est parfois situé directement derrière la colonne de direction, facilitant ainsi l'accès aux commandes liées aux systèmes de confort et de sécurité.
• Boîte à gants : Dans certains véhicules, le BSI peut être placé derrière ou au-dessus de la boîte à gants, bien qu'il soit moins courant dans cet emplacement.
• Sous la moquette ou les tapis de sol (à l'avant) : Sur certains modèles, le BSI peut être monté sous le plancher avant pour une meilleure protection contre l'humidité et les interférences.

Le BSI est placé à l'intérieur de l'habitacle pour qu'il soit à proximité des divers systèmes qu'il contrôle, comme l'éclairage, les vitres électriques, les systèmes de confort, etc. Cela facilite les connexions électroniques et centralise les échanges de données entre les différents calculateurs, capteurs, et actionneurs du véhicule.

Symptômes d’un BSI hors service

Un boîtier BSI défectueux présente généralement des symptômes électroniques : des dysfonctionnements peuvent apparaître dans le démarrage, les vitres électriques, les essuie-glaces, ou même dans l’affichage des voyants sur le tableau de bord. Ces anomalies peuvent facilement être confondues avec une panne de batterie ou un fusible grillé. Cependant, un diagnostic précis est nécessaire pour confirmer que le problème vient bien du BSI.

Parmi les autres signes avant-coureurs d'une défaillance du boîtier BSI, on trouve :

• Problèmes de verrouillage centralisé,
• Anomalies dans les systèmes d’éclairage,
• Dysfonctionnements des commandes de confort (vitres, rétroviseurs, etc.),
• Apparition de codes d’erreur liés aux capteurs et calculateurs.

Comment tester et réparer un boitier BSI ?

Tester un boîtier BSI nécessite l'utilisation d'un outil de diagnostic spécifique pour interroger les systèmes électroniques du véhicule. Cet appareil permet de vérifier les codes d’erreur et d’analyser les éventuels dysfonctionnements des composants électriques. Avant de conclure à une panne du BSI, il est également important de vérifier l'état des fusibles et des connexions électriques.

Dans certains cas, une réinitialisation du boîtier peut résoudre des problèmes mineurs. Cela peut être fait en débranchant la batterie pendant quelques minutes ou en utilisant un outil de diagnostic pour effectuer une réinitialisation complète. Si la réinitialisation ne fonctionne pas, il faudra alors aller dans la concession de la marque de votre auto pour y remédier, là où on pourra reprogrammer le BSI à son état d'origine.

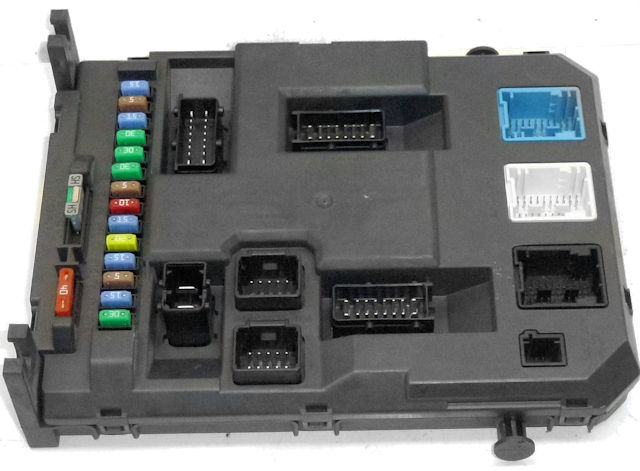

Reprogrammation et remplacement du boitier BSI

Lorsqu’un boîtier BSI est remplacé, une reprogrammation est souvent nécessaire pour le synchroniser avec les autres calculateurs du véhicule, tout comme pour coder l'anti-démarrage. Cela peut se faire via des procédures spécifiques au constructeur, ou plus simplement en rebranchant la batterie après un certain délai d'attente. Toutefois, il est préférable de faire appel à un garagiste équipé du logiciel adéquat pour garantir une reprogrammation correcte.

Le remplacement d'un boîtier BSI est une opération qui n'est pas forcément très coûteuse, bien que ça le sera si vous passez exclusivement par une concession officielle. Bien entendu, cela atteindra vite quelques centaines d'euros ...

Conclusion

Le boîtier BSI est un composant crucial de l'architecture électronique de votre véhicule. Il permet de centraliser les informations, réduisant ainsi la complexité des systèmes électroniques tout en optimisant la gestion des différents calculateurs. Toutefois, une panne du BSI entraîne inévitablement des soucis très pénalisants et souvent immobilisants ...
